TOPあらゆる液体を送ります【安全弁】
製品紹介
【安全弁】
>>単独安全弁  >>内蔵安全弁 装備

  MC 型
  KR-S 型
  KR 型
  HSR-S 型
  HSR 型
  HSR-D 型
  KB 型
  KB-S 型
  KB-J 型
  CSB-S 型
  CSB 型
  KSR-M 型
  KSR 型
  KSR-BSM 型
  VSR-M 型
  VSR 型
  VSR-BSM 型
  HPR-M
 (EM) 型
  HP-M 型
  HP 型
  HP-S2 型
  HP-M2 型
  HP-JTjv2 型
  KH-M 型
  KH 型
  KH-Tv2型
  KH-Tv2型
  KH-S2 型
  KH-M2 型
  KH-JTjv2 型
  OH-MG 型
  OH-G 型
  OH-S2G 型

【単独安全弁】
L型,LF型,LFP型
LFOV型
【1.単独安全弁】
あらゆるパイプラインの安全装置としてご利用できます。
● L型 1/2〜2B
  直動式ねじ込みタイプです。
● LF型 1/2〜6B
  直動式フランジタイプです。3/4B以上はジャケット装備が可能です。
● LFP型 1〜4B
  パイロット式フランジタイプです。高圧用の単独安全弁です。
ジャケット装備についてはご相談ください。
● LFOV型 1/2〜3B
  真空ライン用完全密閉式フランジタイプです。
● LF−J型 3/4〜4B
  ジャケット付直動式フランジタイプです。オールSUS製です。

単独安全弁 L型 単独安全弁 L型
単独安全弁 L型 単独安全弁 LF型
[1] [2] [1] [2]

単独安全弁 LF−J型
単独安全弁 LF−J型
[1] [2] [3]

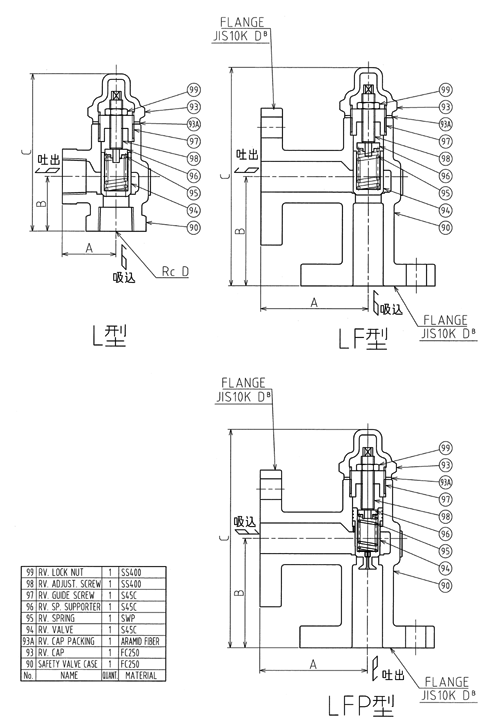

■ 構造図 【単独安全弁】  PDFを見る

単独安全弁

▲ページTOPへ

■ 仕様表 【単独安全弁】  PDFを見る

単独安全弁 仕様表

▲ページTOPへ

【2.内蔵安全弁 装備】
● MCR型 1/2〜4B   MCR−2型〜
● HPR型 3/8〜2B   HPR−2型〜
● KHR型 11/2〜6B  KHR−10型〜
● OHR型 11/2〜8B  OHR−10G型〜
MC型・HP型・KH型・OH型は、安全弁内蔵が可能です。
(MC・KH・OHに関しては、ジャケットとの両装備は基本的にできません。ご相談ください。)
KR型・HSR型・KSR型・VSR型は、内蔵安全弁を標準装備しております。

安全弁の計画に関しては、「ギヤポンプ Q&A Q8」をご参照ください。Q&A Q8にジャンプ

KHR−Tv2型 内蔵安全弁装備
KHR−Tv2型 内蔵安全弁装備
[1] [2]  [3]

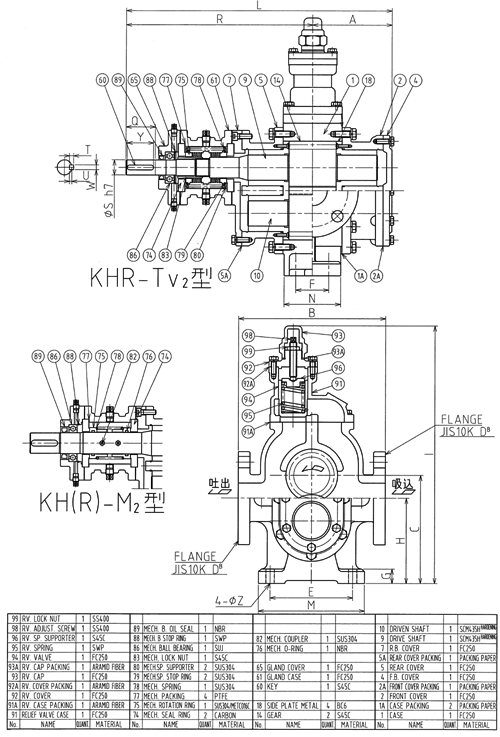

■ 構造図 【KHR−Tv2型】  PDFを見る

KHR−Tv2型

▲ページTOPへ
